精密パイプ加工
PROCESSING

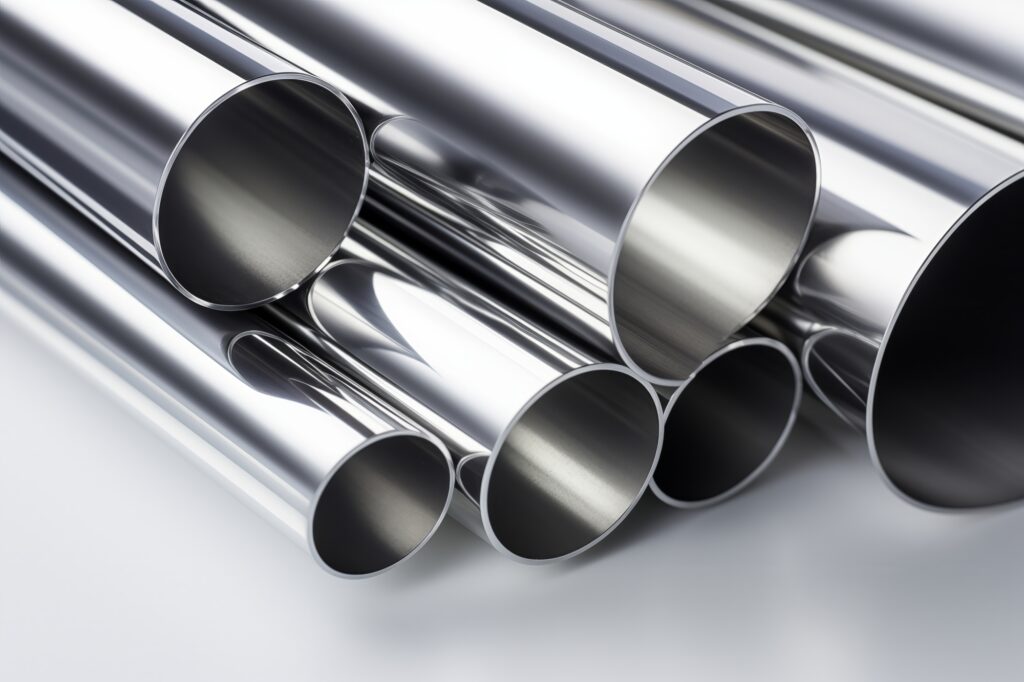

Φ0.03~の特殊金属製の精密パイプをお届けします。
微細管、薄肉パイプから厚肉パイプ、異形や多芯まで様々なサイズ・形状の加工に対応致します。
用途に応じ最適な加工方法で製造した精密パイプをお届け致します。
加工素材
- 304
- 316
- ニッケル
- コバール
- 42アロイ
- 52アロイ
- インバー
- インコネル
- ハステロイ
- チタン
- パーマロイ
- モネル
- ニオブ
- タンタル
加工サイズ
- OD：φ0.03(電鋳）～φ50
- t：0.005～
加工方法
- 電気鋳造法（微細管）
- ドローベンチ（特殊金属）
- フローティング（SUS小径)
- 圧延伸管（薄肉・厚肉)
製品例
- センサー/プリンター
- 半導体/メタルフェルール

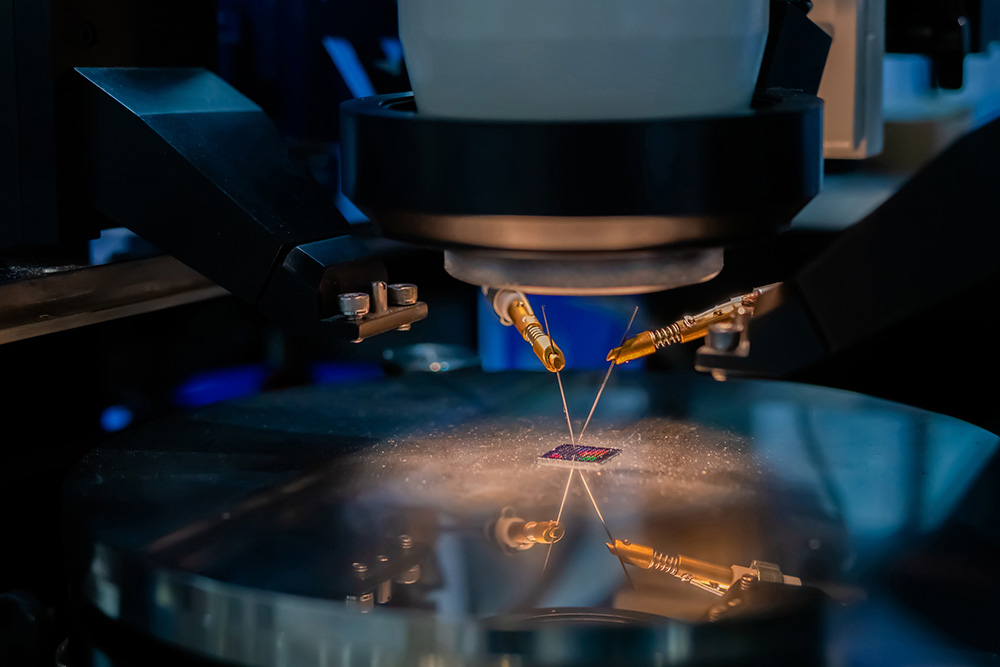

- コンタクトプローブ
- ランプ/医療機器
精密パイプの特徴
寸法制度の高い冷間圧延伸菅・ドローベンチ製法の極小精密菅を製造いたします。
- ニッケルパイプ
- チタンパイプ
- インコネル
- コバールパイプ
- ハステロイ
- etc
精密パイプの特徴
- パイプの内外面の品質が良い
- 偏肉が少ない
- 薄肉管の製造が可能
- 寸法精度が高い（内径・外径・肉厚）
- 難加工金属のパイプ製造
【寸法許容差一例】
| 項目 | 標準仕様 | 特殊仕様 |
|---|---|---|
| 外径（φ） | ±0.02 | ±0.005 |
| 内径（M） | ±0.02 | ±0.005 |
| 肉厚（T） | 外径の3％ | 外径の2％ |
| 面粗度 | 外面：2S以下 内面：2～3S | 外面：1.5～1S 内面：1.5～1S |
材質
- SUS
- コバール
- スーパーインバー
- ハステロイ
- ニオブ
- 42アロイ、52アロイ
- パーマロイPB、PC
- インバー
- インコネル
- タンタル
- チタン
サイズ
| ドローベンチ | 圧延伸管 |
|---|---|
| φ0.2～φ3mm（外径）、0.01mm～（肉厚）、L=2000以下 | φ3.0～φ60mm(外径）、 0.1～5mm（肉厚）、 L＝6000以下 |
形状
- 丸
- 角
- 異形
- クラッド管
- ハニカム
- etc
伸縮方法
| 精密細管 | ドローベンチ（マンドレル引き） |
|---|---|
| 長尺管 | フローティングプラグ |
| 高精度、極薄管 | 圧延伸管（3ロール） |
※セミシームレス管は高品質・汎用性の高いTIG 溶接を用いて製造いたします。
シームレス菅
- 丸棒くり抜き
- レジューサー
- 伸菅
- 焼鈍
- カット
- バレル
セミシームレス菅
- TIG溶接による
板材溶接 - 伸菅
- 焼鈍
- カット
- バレル
ニッケル電鋳法による精密微細管
特徴
2芯、8芯 多芯、異径など伸管法では製造不可能な形状、サイズが可能です。
(最小外径φ0.03、内径φ0.02、内径部に金メッキ2μｍ可能)
用途
- 光ファイバー接続用キャピラリー
- マイクロマシン
- 医療機器
- コンタクトプローブ用バレル
| ニッケル微細管 | |
|---|---|
| 外径 | 内径 |
| φ0.030 | φ0.020 |
| φ0.050 | φ0.030 |
| φ0.070 | φ0.050 |
| φ0.090 | φ0.070 |
| φ0.100 | φ0.080 |
| φ0.110 | φ0.090 |
