低熱膨張・電気抵抗材料
PRODUCT
低熱膨張合金・封着合金
精密な環境制御に応える、高機能合金技術
低熱膨張合金、封着合金は精密さと信頼性が求められる多くの分野において欠かせない素材です。電材マートでは、これらの特性を最大限に活かし、お客様の用途に最適な合金素材のご提案を行っております。
用途
低熱膨張材料
- 精密機械部品
- 治工具
- バイメタル低膨張材用
低熱膨張材料

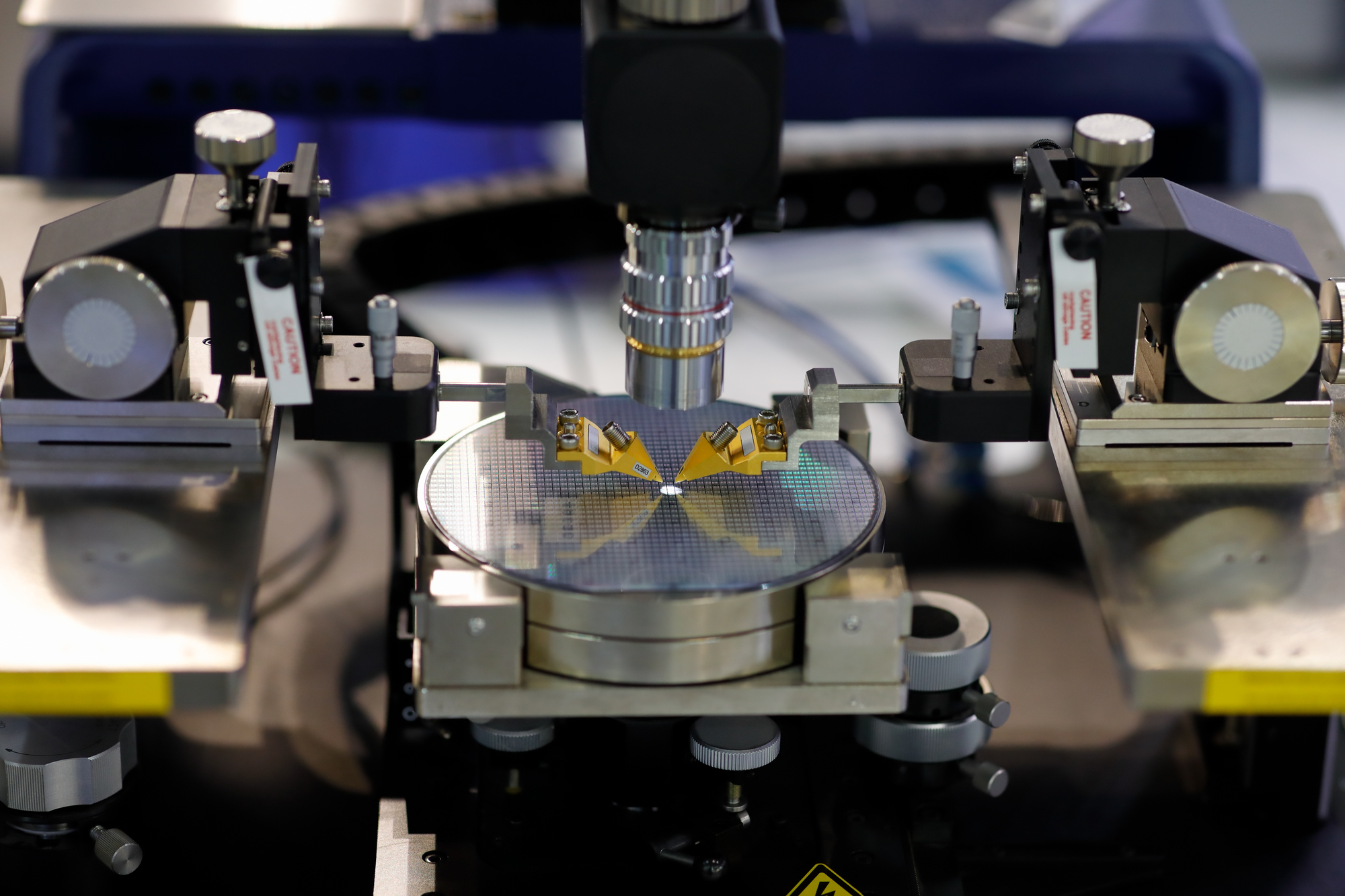

- 半導体PKG
- リードフレーム
- ジュメット線
- 磁気シールド
スクロールできます
| 種類 | 製品名 | 主成分 | 熱膨張係数～100℃ （×10-6/℃） | 熱伝導率 （cal/cm・S・℃） | 体積抵抗率 （μΩ/cm3） | キューリー点(℃） |
|---|---|---|---|---|---|---|
| 低熱膨張材料 | INVAR | 36Ni-Fe | 0.5～2.0 | 0.033 | 80 | 225 |
| SUPER INVAR | 32Ni-4Co-Fe | 0.01～0.5 | 78 | |||
| 封着材料 | KOVAR | 29Ni-17Co-Fe | 5.1～5.5 | 0.04 | 49 | 435 |
| 42Ni | 42Ni-Fe | 6.4～7.4 | 0.035 | 70 | 435 | |
| 47Ni | 46Ni-Fe | 8.2～8.9 | 0.027 | 45 | 450 | |
| 52Ni | 52Ni-Fe | 9.6～10.1 | 0.032 | 43 | 510 | |
| 47Ni-6Cr | 47Ni-6Cr-Fe | 9.7～10.4 | 0.029 | 95 | 295 |
恒弾性材料
安定したばね特性で、精密な動きを支える
応力に対して弾性率が安定している「恒弾性材料」を用いた部品・機構の製作を行っております。温度や長期間の使用によっても弾性特性が大きく変化しにくいため、精密制御や繊細な動作が求められるメカニズムに欠かせない素材です。
用途
- 精密治具
- 衝器用ばね
スクロールできます
| 種類 | 製品名 | 主成分 | 縦弾性係数G（N/mm2） | 横弾性係数E（N/mm2) | 機械的性質 | ||
|---|---|---|---|---|---|---|---|
| 引張強さ（N/mm2） | 伸び（％） | 硬さ | |||||
| 恒弾性材料 | ELINVAR | 36Ni-12Cr-1.5Mn-1.5Si-2W-Fe | 78,400～83,300 | 740 | 30 | HV230 | |
| Ni-SPAN-C | 42Ni-5.5Cr-2Ti-Al-Fe | 176,400～196,000 | 68,600～73,500 | 590～1,370 | HRC42 | ||
電気・抵抗材料
正確な電流制御を支える、信頼の抵抗合金
ニクロム、コンスタンタン、マンガニンなどの電気・抵抗材料は、電気エネルギーの制御や熱エネルギーへの変換を担う、産業用機器や民生用機器に不可欠な機能性合金です。電流の流れを正確に制限・分配することで、回路の安定性や安全性を確保し、電子機器の高性能化・長寿命化に大きく貢献しています。
用途
ニクローム
- 電子管

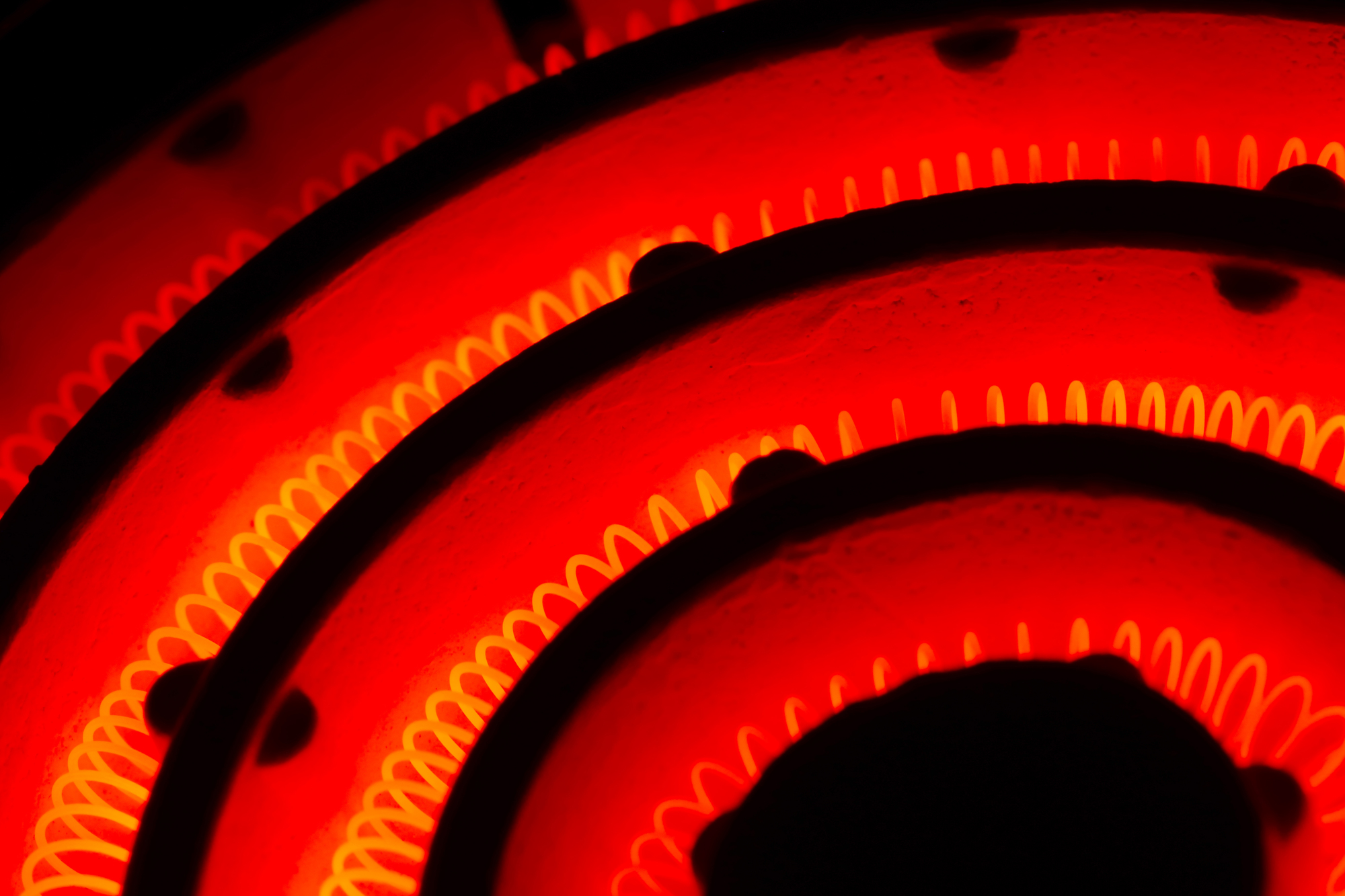

- 電熱線
- 電気抵抗体
コンスタンタンCN-49
- 低温熱電対
- 補償導線
スクロールできます
| 種類 | 製品名 | 主成分 | 体積抵抗率 （μΩ/cm3） | 最高使用温度℃ | 機械的性質 | |
|---|---|---|---|---|---|---|
| 引張強さ（N/mm2） | 伸び（％） | |||||
| 電気抵抗材料 | ニクロームNCHW-1（1種） | 80Ni-20Cr | 108±6 | 1100 | 690～780 | 20以上 |
| ニクロームNCHW-1（2種） | 58Ni-16.5Cr-23Fe | |||||
| コンスタンタンCN-49 | 43Ni-55Cu | 49 | ||||
| CN-30 | 22Ni-76Cu | 30 | ||||
| CN-15 | 10Ni-88Cu | 15 | ||||
